廊坊PM系列五轴龙门加工中心

PM系列五轴龙门加工中心

PM2040U/PM2060U/PM2560U/PM2580U

PM-U系列五轴联动龙门加工中心：龙门框架固定，工作台在床身上的移动为X轴，主轴箱在滑鞍内移动为Z轴，滑鞍连同主轴箱在横梁上移动为Y轴。摆头绕Z轴的旋转为C轴， 电主轴绕X轴的旋转为A轴。该系列机床Z轴采用4条滚柱直线导轨环抱结构，传动刚性及响应性。选用欧洲五轴头。多种规格主轴功率及转速可供客户选择。

PMB-U高架五轴：

本机床采用工作台固定，横梁等部件前后移动的结构形式。A/C附件头配合电主轴、25m/min的快移速度、Z轴四线轨、大滑枕的结构具有高刚性、高速、稳定、等特点，适用于民用航空类零件的加工。

产品特征

PMU五轴联动龙门加工中心以黑色及有色金属、铝合金、磨具钢等材料为加工对象，特别适用于复杂曲面零件的加工。具有高速、、高柔性、环保等特点，是加工民用航空零件的。

本机床采用SIEMENS 840Dsl数控系统。欧洲AC摆头，刚性好，，稳定性强。机床进给由三个直线坐标轴即X轴、Y轴、Z轴和两个旋转轴即C轴和A轴构成。三个直线坐标轴均采用SIEMENS伺服电机、滚珠丝杠驱动，配海德汉光栅尺，实现全闭环控制。A轴、C轴及电主轴通过力矩电机驱动，内置圆光栅反馈位置信号，摆头精度。

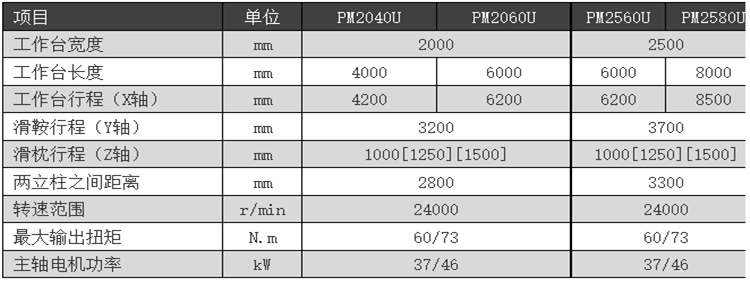

技术参数
